電話：13570151199
傳真：020-39972520
地址：廣東省廣州市番禺區(qū)東環(huán)街番禺大道北555號天安總部中心30號樓6層
活性炭的脫硫再生性能測試
二氧化硫是工業(yè)活動中釋放的主要空氣污染物。該氣體主要來自化石燃料(煤，石油和天然氣)的燃燒，燃燒用于發(fā)電和銅，鋁，鋅，鉛和鐵等礦物的冶煉。工業(yè)生產(chǎn)的二氧化硫隨意排放到大氣中會引起酸雨，從而造成空氣污染，土壤酸化，水污染和建筑結(jié)構(gòu)破壞。在空氣污染控制領(lǐng)域，由于活性炭的硫含量極低，并且對硫化合物的選擇性高，因此已廣泛用于脫硫。活性炭是主要的二氧化硫吸附劑，特點是含有豐富的含氧基團和高度多孔結(jié)構(gòu)的特性可以增強對二氧化硫的物理吸附性能。
活性炭脫硫的意義和反應(yīng)過程
活性炭吸附二氧化硫直至達到飽和極限。在大多數(shù)情況下，飽和的活性炭無法重復(fù)使用，而是被填埋或焚燒。飽和活性炭的再生是工業(yè)和經(jīng)濟等方面所需的功能，再生飽和材料的方法主要包括熱處理，氧化，微波輻射和電化學(xué)方法。考慮到成本，吸附效率和再生循環(huán)次數(shù)，熱處理是廢吸附劑再生的合適方法。該方法既簡單又通用，可以獲得更好的環(huán)境和工業(yè)效益。方程(1)–(3)中顯示了在活性炭對二氧化硫的吸附和解吸過程中的通用反應(yīng)機理：
(1)SO 2 + O 2 + H 2 O→H 2 SO 4
(2)活性炭 + 2H 2 SO 4 →CO 2 + 2SO 2 + 2H 2 O
(3)活性炭 + H 2 SO 4 →CO + SO 2 + H 2 O
活性炭吸附二氧化硫?qū)嶒?/strong>
實驗裝置如圖1所示。使用單因素實驗研究活性炭劑量，氧氣含量和煙道氣流速對活性炭吸附的影響。將一定量的吸附劑放在15×150 mm的U形管中，并在混合氣流下(在恒定混合氣體中含有2000 ppm 二氧化硫，一定量的氧氣)在60°C的水中加熱。，并用氮氣平衡二氧化硫的量用便攜式煙氣分析儀分析廢氣中的廢氣。計算吸附劑活性炭的脫硫效率，從而確定了合適的吸附條件。

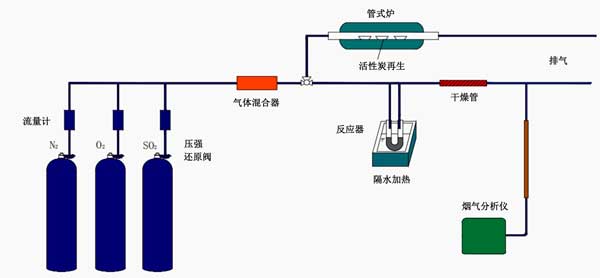

圖1：活性炭的脫硫性能測試裝置。
活性炭的特性和脫硫再生
經(jīng)過多次再生后從活性炭孔結(jié)構(gòu)方面來看，熱再生后樣品表面似乎具有更多的微孔和中孔結(jié)構(gòu)(圖2b)。此外，如圖2所示，在大孔內(nèi)觀察到一些微孔結(jié)構(gòu)e，f。在第8個循環(huán)后，孔不規(guī)則排列并部分塌陷。比較脫硫前后活性炭的表面形態(tài)，再生后樣品表面會沉積一些不規(guī)則形狀的白色顆粒，可能是硫酸鹽。一些微孔被這些顆粒堵塞。結(jié)果表明，再生后產(chǎn)生了新的微孔，這有利于活性炭對二氧化硫的吸附，而硫酸鹽的沉積導(dǎo)致脫硫活性下降，且再生持續(xù)不斷。

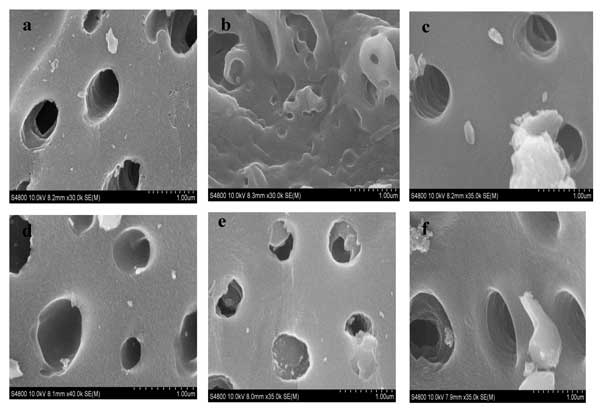

圖2：在0(a)，2(b)，4(c)，6(d)，8(e)，10(f)循環(huán)數(shù)后經(jīng)過再生處理的活性炭的SEM圖像。
活性炭經(jīng)過十個吸附解吸循環(huán)后的二氧化硫穿透曲線如圖3所示。在適當?shù)奈綏l件下，未使用過的活性炭在最初十分鐘內(nèi)的平均脫硫率約為96%。多次再生后，脫硫效率逐漸降低。首先，原因之一可能是熱處理后微孔破裂。由于其熱穩(wěn)定性和機械穩(wěn)定性，在中孔碳材料(例如多孔碳納米纖維)中，此問題可以最小化。第二，活性炭的表面產(chǎn)生的再生，活性炭的微孔的一部分這一情況之后被封堵。另外，在熱處理過程中可能發(fā)生一定量的碳損失。盡管如此，在第十個循環(huán)中仍達到了95.4%的高脫硫效率。

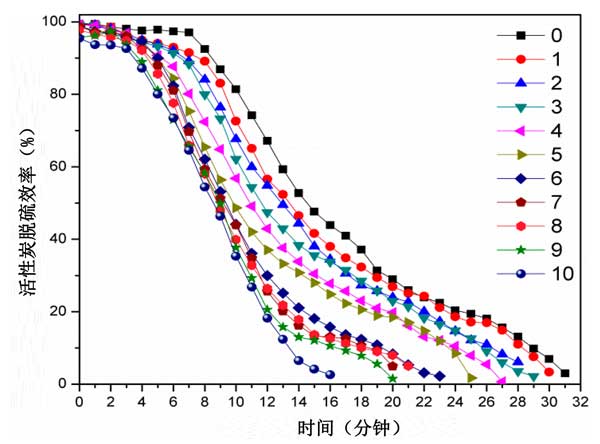

圖3：再生活性炭的脫硫效率，其中0-10代表循環(huán)數(shù)。
活性炭的脫硫再生，在當前合適吸附條件下，經(jīng)過10個加熱的再生循環(huán)，觀察到了活性炭的表征和脫硫效率。在熱再生期間，微孔被破壞，其中一些被活性炭表面的硫酸鹽顆粒阻塞。然而，由于硫酸蝕刻，從微孔到中孔的范圍內(nèi)的孔寬度增加，并且產(chǎn)生了一些新的微孔。因此，活性炭的比表面積和孔體積略有增加。沒用過的活性炭的脫硫效率為98.7%。十個循環(huán)后脫硫效率為95.4%。結(jié)果表明活性炭十個熱再生循環(huán)后還具有較高的脫硫能力，其吸附效率和脫硫性能僅略有下降，因此可以得出結(jié)論，活性炭是適用于多次吸附-脫硫循環(huán)的材料。
文章標簽：椰殼活性炭,果殼活性炭,煤質(zhì)活性炭,木質(zhì)活性炭,蜂窩活性炭,凈水活性炭.推薦資訊
- 2025-12-24活性炭改性增強對乙酰氨基酚的吸附
- 2025-12-15活性炭吸附馬兜鈴酸
- 2025-11-27超細活性炭5000目粉末活性炭
- 2025-11-26活性炭在硫化橡膠襯套中的應(yīng)用
- 2025-11-19活性炭吸附重晶石混合物中的銅和鋅
- 2025-11-10活性炭去除PFAS
- 2025-11-03防一氧化碳霍加拉特劑
- 2025-11-03防汞蒸汽專用炭防放射性碘專用炭
- 2025-11-03防酸專用炭與防氨專用炭
- 2025-11-03防護服專用炭及全防炭的介紹應(yīng)用
- 2025-10-21活性炭從堿性甘氨酸溶液中吸附鉑
- 2025-10-10活性炭金屬改性對氫的吸附
