99精品综合_亚洲男人天天操_亚洲色图在线看_精品成人一区二区三区

活性炭國家專精特新“小巨人”企業(yè)活性炭產(chǎn)學研合作

全國免費咨詢熱線:400-000-1319

聯(lián)系我們
全國服務熱線:400-000-1319

電話:13570151199

傳真:020-39972520

郵箱:[email protected]

地址:廣東省廣州市番禺區(qū)東環(huán)街番禺大道北555號天安總部中心30號樓6層

活性炭金屬改性對氫的吸附
文章作者:韓研網(wǎng)絡部 更新時間:2025-10-10 10:53:57

  活性炭金屬改性對氫的吸附

  氫能因其清潔、高能量密度等優(yōu)點,被廣泛視為未來能源體系的重要組成部分。然而,氫氣具有低密度、易逸散、安全風險等特性,如何實現(xiàn)高效、安全、經(jīng)濟的氫氣儲存,是推動氫能應用的關鍵難題之一。在多種儲氫材料體系中,固體吸附材料(如多孔碳、金屬有機框架、金屬氫化物等)因其操作簡便、循環(huán)性好、工作溫度較溫和等優(yōu)點受到廣泛研究關注。

  在這些材料中,多孔碳材料(尤其是活性炭、碳氣凝膠、碳納米管等)以其廉價、結構可設計性好、化學穩(wěn)定性強、循環(huán)性能好等特性成為研究熱點之一。活性炭能夠通過調(diào)整其孔結構、表面官能團、導電性、雜原子摻雜或金屬負載等方式,優(yōu)化其吸附能力與動力學性能。在常溫(或近室溫)條件下,活性炭要實現(xiàn)高容量的氫吸附,面臨主要挑戰(zhàn)是吸附能較弱(主要為物理吸附)、孔隙結構與可及性限制、金屬催化/氫溢出(spillover)作用難以發(fā)揮等。

  金屬改性(或金屬負載)是一種常見的手段,用于增強碳材料上氫分子的活化或促進氫原子從金屬到碳基骨架的遷移(即“溢出效應”)。但在具體實現(xiàn)中,金屬負載量、分散度、與碳基之間的界面相容性、孔隙阻礙等問題往往導致改性效果并不總是正向。通過Mg和Ni兩種金屬改性后,其在25℃和50℃、壓力0–80bar條件下的氫吸附性能變化規(guī)律。本文即基于該研究進行重新組織與擴展討論。

  本文擬按照以下結構展開:首先介紹原始材料制備與金屬改性方法;然后展示材料表征(形貌、結構、孔隙性質(zhì)、表面功能等);接著詳細論述氫吸附-解吸性能與熱力學分析;隨后就金屬改性的利弊、影響機理進行討論;最后展望未來進一步優(yōu)化方向與應用前景。

  材料制備與金屬改性方法

  活性炭的制備

  生物質(zhì)作為碳源,經(jīng)清洗、干燥、碳化和化學活化處理獲得活性炭。具體工藝如下:

  清洗與干燥:原材料首先用冷水、熱去離子水反復清洗除雜質(zhì),然后在100℃下干燥10–12小時。

  碳化:將干燥后的稻殼置于惰性氣體中,在500℃下以約5℃/min的升溫速率升溫,并保溫2h,再自然冷卻至室溫。這樣得到初步碳化產(chǎn)物。

  化學活化:原文中未詳盡給出化學活化劑種類和濃度,但通常做法可用KOH、ZnCl₂、H₃PO₄等。經(jīng)過活化處理后,可形成豐富微孔結構及高比表面積。

  通過上述步驟,得到一種具有豐富孔隙結構(尤其是超微孔和微孔)和較大比表面積的活性炭基底,為后續(xù)金屬負載提供載體。

  金屬改性Mg和Ni負載

  為了研究金屬載入對氫吸附的影響,作者選擇兩種金屬:鎂(Mg)和鎳(Ni),它們分別以Mg(NO₃)₂和Ni(NO₃)₂為前驅(qū)體,通過水熱法(或濕化學浸漬+熱處理)將金屬或金屬氧化物負載到活性炭表面,制備一系列不同金屬負載量的樣本。

  具體設計如下:

  目標金屬負載量:5%、10%、20%

  對于Mg改性樣本,命名為ACM5、ACM10、ACM20;

  對于Ni改性樣本,命名為ACN5、ACN10、ACN20。

  在樣本制備中,根據(jù)金屬負載比例計算所需金屬鹽(例如Mg(NO₃)₂·6H₂O或Ni(NO₃)₂·6H₂O)的質(zhì)量,并與活性炭混合,經(jīng)水熱/浸漬、干燥和必要的熱處理步驟,使金屬或其氧化物均勻分散并附著在碳基表面。金屬負載一方面可能提供催化活化氫分子(使其更容易解離成H原子),另一方面也可能因金屬或金屬氧化物占據(jù)孔隙空間、阻礙氣體通道、損傷碳表面官能團,帶來性能下降。因此,必須在金屬量、分散性與孔隙保持之間尋求平衡。

  后續(xù)討論中,將主要以這些樣本為對象,比較它們在形貌結構、孔隙性質(zhì)、氫吸附性能及熱力學性質(zhì)上的差異。

  材料表征

  對各樣本進行系統(tǒng)的表征,是理解其性能差異機制的基礎。作者采用了一系列表征手段,包括SEM-EDS、Raman光譜、XRD、FTIR、氮氣吸附-脫附(BET、孔容、孔徑分布)和微孔分析等。

  形貌與元素分布

  通過掃描電鏡(SEM)觀察,各樣本呈現(xiàn)松散、多顆粒結構。改性后的活性炭表面可見金屬顆粒或金屬氧化物顆粒分布(尤其在負載量較高的樣本中),且有輕微團聚現(xiàn)象。配合能譜(EDS)映射可以確認金屬(Mg或Ni)在活性炭表面的分布,并驗證負載是否均勻。

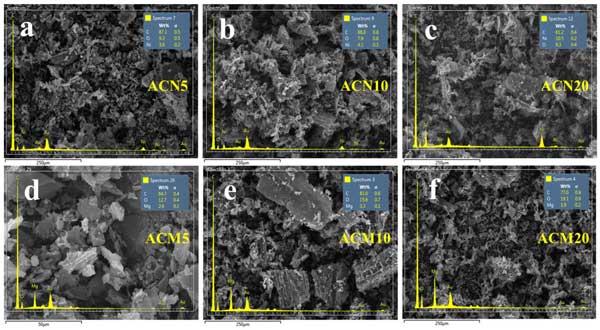

  具體而言,作者在圖1中展示了多種活性炭的SEM形貌及EDX元素映射。金屬改性并未改變活性炭宏觀顆粒形貌的大格局,但金屬存在于表面或靠近表面位置。

  從這些圖像可初步判斷金屬負載量與金屬顆粒聚集趨勢:負載量較高時,顆粒聚集趨勢更加明顯;負載量較低時,較易保持較好分散。

  碳結構和缺陷Raman光譜

  利用Raman光譜分析D線(缺陷誘導)與G線(石墨化)強度比(I_D/I_G),可反映碳材料內(nèi)缺陷與有序結構的變化。觀察到:

  所有樣本均存在D帶和G帶,表明材料既有石墨結構成分也有缺陷/無序成分。

  金屬改性樣本的I_D/I_G值略有變化,表明改性過程可能引入缺陷或破壞部分石墨結構。具體來說,隨著金屬負載增加,缺陷密度可能略有上升。

  從這個角度看,金屬改性對碳骨架的微結構有一定沖擊,但在所做改性條件下并未造成極端破壞。

  孔隙結構與比表面積—氮氣吸附-脫附(BET、孔容、孔徑分布)

  氮氣低溫吸附-脫附是分析材料孔隙結構、比表面積、微孔/介孔體積分布的重要手段。作者對所有樣本進行了N₂吸附-脫附實驗,并計算其BET面積、總孔體積(V_T)、微孔體積(V_μ)、介孔體積(V_m)及孔徑分布。

  部分關鍵趨勢如下:

  原始活性炭的BET表面積高達約2164m²/g,總孔體積約1.43cm³/g,其中微孔體積約0.22cm³/g,介孔體積為0.93cm³/g,微孔占比約16%,介孔占比約65%。

  活性炭Mg改性樣本(M5、M10、M20)隨著金屬負載量增加,其BET面積逐步下降:M5為2034m²/g,M10為1935m²/g,M20為1579m²/g;總孔體積也呈下降趨勢。I

  對于活性炭Ni改性樣本,變化趨勢稍有差異:N5為1809m²/g,N10為2147m²/g(略高于活性炭),N20為1381m²/g。

  在微孔體積與介孔體積方面,部分金屬改性樣本的微孔體積有所下降,盆分孔隙結構可能被金屬或氧化物部分阻塞;有些樣本介孔體積比率略有變化。

  從孔徑分布曲線看,多數(shù)樣本仍以超微孔、微孔為主,但改性可能略微增加中孔或介孔分布(尤其在Ni負載樣本中)。

  這些結果表明:金屬負載在一定程度犧牲了比表面積和孔隙可及性,尤其是在高負載條件下更為明顯;但在適度負載條件下,可能仍保留較好的孔結構。

  綜上,材料表征顯示:金屬改性在形式上并未嚴重破壞碳骨架,但在微觀尺度上可能引入缺陷、損失官能團、阻塞部分孔道,并在金屬分散性、負載比例方面表現(xiàn)為不同樣本之間的差異。

  氫氣吸附-解吸性能與熱力學分析

  在材料制備與表征的基礎上,作者對各樣本進行了高壓氫氣吸附–解吸測試,以評估在實際應用條件下(25℃和50℃、壓力0–80bar)其氫儲存性能。同時,也進行了循環(huán)測試和熱力學分析。

  氫氣吸附–解吸曲線與最大吸附量

  在25℃和50℃兩個溫度下,測定各樣本在0–80bar下的氫氣吸附–脫附等溫線,并從中提取最大吸附量。主要結果如下:

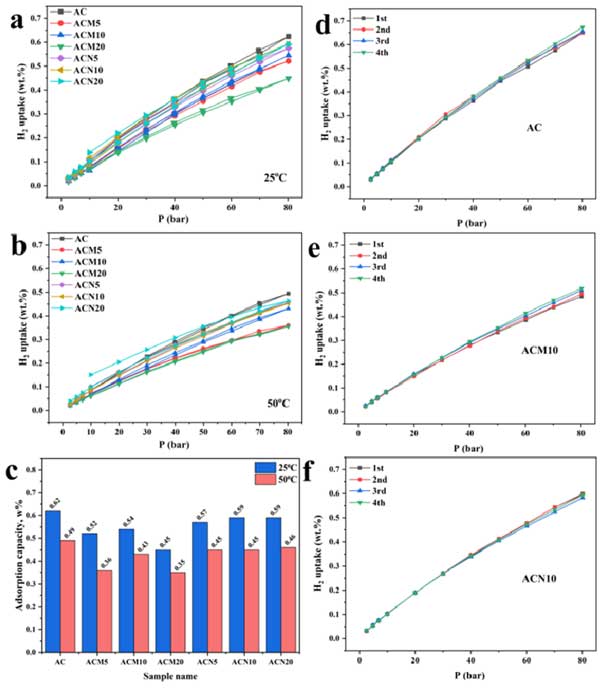

  在25℃、80bar條件下,未改性活性炭的吸附量約0.62wt%。

  對于金屬改性樣本,吸附量普遍低于活性炭。其中表現(xiàn)最好的Mg改性樣本活性炭M10的吸附量約為0.54wt%。

  在50℃條件下,所有樣本的吸附量均顯著下降,這與吸附為物理過程、溫度升高削弱吸附作用一致(熱運動增強使得分子更易脫附)。

  在各溫度下,吸附–脫附曲線大體呈可逆行為,且沒有劇烈不可逆損失。

  各樣本在80bar下的吸附量柱狀對比圖(見原文圖2c)。

  從這些結果可以看出:在作者所選體系與條件下,未改性活性炭反而表現(xiàn)最佳,而金屬改性并未帶來吸附量的提升,反而在多數(shù)樣本中造成一定損失。但在金屬改性樣本中,仍存在某些在負載-結構-性能之間折中較好的樣本(如ACM10)。

  循環(huán)穩(wěn)定性測試

  氫氣儲存材料在實際應用中需要具備良好的循環(huán)性能。作者對AC、ACM10、ACN10等樣本進行了若干次(例如10次或更多)吸附–解吸循環(huán)測試,以評估其穩(wěn)定性。原文圖2d、5e、5f展示了循環(huán)曲線。

  主要觀察包括:

  吸附–脫附曲線形態(tài)基本重合,循環(huán)過程中曲線變化不大,說明材料結構在循環(huán)過程中保持穩(wěn)定。

  吸附量幾乎無明顯下降,說明材料在多次循環(huán)中幾乎沒有退化。

  改性樣本與未改性樣本在循環(huán)性能方面差異不大,均表現(xiàn)出較好的可逆性和穩(wěn)定性。

  因此,雖然金屬改性在容量上未必帶來提升,但至少在循環(huán)穩(wěn)定性方面并未引入嚴重不穩(wěn)定性。

  金屬改性影響機理分析與討論

  在對表征數(shù)據(jù)和氫吸附性能分析基礎上,有必要對金屬改性是如何影響活性炭對氫吸附的進行機制性討論。這部分可從正反兩方面權衡:即改性的潛在增益機制(若有)與負面損失機制,并探討在不同條件下如何尋找平衡點。

  潛在增益機制:催化、氫解離與溢出效應

  金屬改性的主要目的是期望引入一些能夠促進氫分子行為的機制,從而超越單一物理吸附的限制。具體來說:

  氫分子催化裂解(H₂→2H)

  某些金屬(如Ni、Pt、Pd等)具有較好的催化活性,能使氫分子在其表面或界面處解離為氫原子,從而降低吸附動力學障礙。若解離后的氫原子能夠遷移至碳骨架或進入碳孔隙,那么可能有助于提高吸附/存儲能力。

  氫溢出機制

  在理想情況下,氫原子可從金屬表面“溢出”到相鄰碳材料表面或孔道中,借助碳材料的高比表面和豐富孔隙進一步吸附。這種機制在理論上可極大提升碳基材料在常溫下的儲氫能力。若金屬與碳基之間的界面接觸良好、遷移阻力低、界面穩(wěn)定,溢出機理可能有效。

  調(diào)控吸附能

  適度的金屬修飾可能調(diào)控氫分子或氫原子與碳基界面,使得吸附能稍高于純物理吸附水平,但仍低于化學吸附水平,從而在可逆性與容量之間實現(xiàn)折中。

  Mg和Ni被選中,一方面因為它們成本較低,另一方面Ni通常為催化活化氫分子的一種候選金屬,而Mg有可能提供適中的結合能調(diào)節(jié)。但從實驗結果來看,金屬改性在該體系下并未顯著提升吸附容量,這提示上述增益機制在實際體系中受到了一定抑制或被其他不利因素所抵消。

  負面損失機制:孔隙阻塞、表面位點丟失、擴散受阻

  為了理解為何在該研究中金屬改性整體未能提升氫吸附性能,我們需要重點分析可能存在的負面機制:

  孔隙阻塞/可及性降低

  金屬或金屬氧化物負載往往會占據(jù)或堵塞活性炭的孔隙通道,尤其是微孔或超微孔,從而減少氫氣分子或氫原子進入和遷移的可行通道。氫吸附能力很大程度上依賴于孔隙的可達性與有效體積。表征數(shù)據(jù)中就顯示金屬負載后的BET面積與孔體積普遍下降(尤其在高負載樣本)。

  表面官能團損失/吸附活性位點減少

  活性炭表面的氧基團、羥基、羧基、環(huán)氧基等可能參與弱相互作用或促進吸附/氫遷移。金屬負載過程中,這些官能團可能被絡合、消耗、熱脫除或結構破壞,從而導致吸附位點減少。FTIR結果就顯示部分氧基團強度下降。(MDPI)

  界面接觸不良/遷移動力學受限

  即使金屬能夠解離氫分子,若金屬與碳基之間接觸不良、界面遷移阻力大,氫原子就難以從金屬遷移進入碳基。溢出效應需要界面路徑通暢、界面能級匹配良好。在本研究中,金屬可能以顆粒形式分布在表面,而未能有效滲入到碳孔內(nèi)或形成緊密界面結構,從而減弱溢出作用。

  熱影響與結構損傷

  在金屬負載或熱處理過程中,可能發(fā)生局部結構重構、碳骨架應力、裂紋或微結構破壞,使某些孔道塌陷或微結構損傷。這些損失可能在無形中削弱吸附性能。

  金屬間相互作用/聚集

  高負載量可能導致金屬或金屬氧化物聚集,從而形成較大顆粒,其表面積/活性比降低。此外,聚集金屬更可能造成孔隙嚴重阻塞。

  從這些機制來看,在實際操作中,金屬改性帶來的增益往往伴隨著顯著損失。若損失超過增益,整體性能反而下降。

  吸附滯后現(xiàn)象

  在氫吸附–脫附等溫線中,金屬改性樣本出現(xiàn)了一定程度的滯后,即在脫附過程中曲線與吸附支線不重合。作者推測這可能與在中孔或介孔結構中發(fā)生的毛細凝聚或分子擴散滯后有關。

  滯后現(xiàn)象提示在脫附時某些氫分子滯留于孔隙中、擴散受阻或存在界面吸附障礙。改性可能強化這種效應,因為金屬顆粒或氧化物可能引入孔壁粗糙性、窄通道或界面屏障,增強擴散阻力。

  實際意義與限制

  本研究結果告訴我們,金屬改性不一定總能帶來提升,尤其在活性炭這種高比表面積、多孔結構的材料上。如果金屬負載對孔隙損傷或阻塞較嚴重,其帶來的增益可能難以超過損失。另一方面,若能夠優(yōu)化金屬分散性、負載方式、與碳基界面結構、孔隙保留策略等,仍有可能實現(xiàn)正向增益。

  此外,需要注意的是,本實驗的溫度與壓力條件、材料基底、金屬種類(Mg,Ni)、負載量設計等都是特定體系,不能簡單推廣到所有碳材料或金屬改性策略。因此,在實際應用中還需做更廣泛的對比與優(yōu)化。

  應用前景

  若能在室溫或較溫和溫度條件下實現(xiàn)較高密度的氫吸附(例如>1wt%、甚至更高),金屬改性碳材料在移動能源(如燃料電池車)、固定儲能(氫站、儲能設備)等場景中具備很大潛力。其成本低、循環(huán)穩(wěn)定性好、結構可控性強等特點是其優(yōu)勢所在。但要達到商業(yè)化要求,還必須在容量、速率、安全性等方面取得重大突破。

  此外,靈活的小型儲氫模塊、可組合式儲氫堆疊結構也可能是未來應用路徑。改革產(chǎn)業(yè)鏈、優(yōu)化工程制備工藝、降低制備成本都是未來推廣的關鍵。

文章標簽:椰殼活性炭,果殼活性炭,煤質(zhì)活性炭,木質(zhì)活性炭,蜂窩活性炭,凈水活性炭.

本文鏈接:http://www.41ks.com/hangye/hy1339.html

查看更多分類請點擊:公司資訊    行業(yè)新聞    媒體報導    百科知識

99精品综合_亚洲男人天天操_亚洲色图在线看_精品成人一区二区三区
亚洲经典在线| 亚洲欧美乱综合| 亚洲综合国产| 亚洲久草在线视频| 日韩视频免费观看高清完整版| 亚洲人123区| 亚洲国产高清一区| 日本不卡在线视频| 国产精品美女久久久久久久久久久 | 91精品国产aⅴ一区二区| 国产日韩一区二区三区在线| 午夜精品久久久久久久久久| 一本久道久久综合中文字幕| 欧美aaa在线| 日本中文一区二区三区| 久久er99热精品一区二区| 日韩欧美国产综合在线一区二区三区| 精品久久一二三区| 日韩手机在线导航| 亚洲专区免费| 欧美日韩综合精品| 国产麻豆午夜三级精品| 日韩一区二区免费电影| 99在线精品视频在线观看| 国产成人午夜高潮毛片| 一本到高清视频免费精品| 亚洲女人的天堂| 欧美一级欧美三级在线观看| 亚洲一区二区三区在线| 久久综合给合久久狠狠狠97色69| 国产精品亚洲综合久久| 色综合天天综合网天天看片| 国产又粗又猛又爽又黄91精品| 亚洲精品videosex极品| 日本一区二区三区免费乱视频| 日韩你懂的在线播放| 欧美最猛黑人xxxxx猛交| 在线观看日韩av电影| 欧美日韩综合| 国产精品v亚洲精品v日韩精品| 91麻豆123| 欧美日本不卡视频| 欧美一区二区三区日韩视频| 日本韩国欧美国产| 欧美日韩精品一区二区三区四区| 欧美日本韩国一区二区三区视频 | 久久精品亚洲国产奇米99| 日本一区二区不卡视频| 国产精品二区一区二区aⅴ污介绍| 国产精品国产三级国产aⅴ原创| 久久久久久久国产精品影院| 中文字幕亚洲欧美在线不卡| 亚洲精品在线三区| 亚洲视频一区二区免费在线观看| 一区二区三区欧美日韩| 青青草97国产精品免费观看 | 国产视频在线观看一区二区三区| 亚洲欧洲精品一区二区三区| 日韩欧美黄色影院| 久久夜色精品国产噜噜av| 欧美zozozo| 一区二区三区免费| 亚洲大片精品永久免费| 国产精品一区专区| 大胆欧美人体老妇| 欧美激情aⅴ一区二区三区| 亚洲欧美日韩国产一区| 欧美日韩成人一区二区| 中文字幕成人在线观看| 日本aⅴ精品一区二区三区| 成人的网站免费观看| 久久久水蜜桃| 国产精品无遮挡| 黄色日韩网站视频| 99精品国产高清一区二区| 欧美日韩极品在线观看一区| 国产欧美日韩在线| 国产精品夫妻自拍| 美国毛片一区二区| 亚洲午夜精品久久久久久浪潮| 色婷婷亚洲一区二区三区| 久久精品水蜜桃av综合天堂| 亚洲专区一二三| 欧美日韩国内| 日韩美女视频在线| 国产精品污www在线观看| 久久精品国产99久久6| 国产视频一区免费看| 国产精品久久国产精麻豆99网站 | 欧美综合视频在线观看| 一区二区三区四区在线播放| 欧美bbbxxxxx| 爽爽淫人综合网网站| 成人精品一区二区三区中文字幕| 亚洲欧美综合一区| 日韩一卡二卡三卡四卡| 蜜臀av一区二区| 亚洲午夜av| 国产亚洲视频系列| 狂野欧美性猛交blacked| 美女久久网站| 亚洲成av人**亚洲成av**| 国内一区二区在线| 亚洲精品1区2区| 亚洲乱码日产精品bd| 亚洲小说欧美另类婷婷| 国产日韩欧美精品综合| 欧美特黄一区| 国产精品免费人成网站| 欧美日韩影院| 亚洲欧美另类久久久精品 | 欧美电影在线免费观看| 精品一区二区三区视频在线观看 | 成人av在线资源网站| 欧美成人一级视频| 91视频观看视频| 亚洲男人的天堂在线aⅴ视频| 日韩午夜av一区| 欧美日韩视频一区二区三区| 精品久久免费看| 国产精品中文欧美| 久久精品综合网| 国产亚洲精品自拍| 国产精品正在播放| 亚洲视频精选在线| 亚洲大胆av| 亚洲动漫第一页| 欧美不卡一区二区| 国产婷婷精品| 在线免费观看视频一区| av色综合久久天堂av综合| 亚洲影院在线观看| 欧美一级淫片007| 精品动漫3d一区二区三区免费版| 国产精品日韩成人| 欧美中文字幕一二三区视频| 国产99精品在线观看| 国产视频911| 日本久久一区二区三区| 国产激情偷乱视频一区二区三区| 中文字幕在线观看不卡| 欧美亚洲国产一区二区三区| 最新亚洲一区| av电影在线观看一区| 日韩在线a电影| 亚洲国产精品二十页| 在线观看免费成人| 亚洲国产精品久久久久婷婷老年| 国产高清精品久久久久| 久久久久久久久久美女| 国产精品a久久久久| 日韩高清在线电影| 国产欧美日韩三级| 精品国产123| 欧美日韩免费观看一区三区| 成人免费视频国产在线观看| 亚洲成人av在线电影| 亚洲女同ⅹxx女同tv| 国产精品久久久久影院| 久久精品一区二区三区不卡牛牛| 欧美精选一区二区| 久久亚洲图片| 一本一道久久a久久精品| 老司机精品视频网站| 久久婷婷影院| 另类av一区二区| 91成人在线精品| 日韩理论片在线| 久久久久97国产精华液好用吗| 欧美日韩精品三区| 欧美色图激情小说| 日本道免费精品一区二区三区| 久久精品一区| 欧美日韩一区二区三区不卡| 欧美精品乱人伦久久久久久| 91精品国产品国语在线不卡| 日韩写真欧美这视频| 性感美女极品91精品| 五月天中文字幕一区二区| 日本三级韩国三级欧美三级| 男女男精品视频网| 国产91对白在线观看九色| 国产一区 二区| 成人性色生活片| 欧美 日韩 国产一区二区在线视频| 国内精品国语自产拍在线观看| 国产亚洲永久域名| 欧美巨大另类极品videosbest| 欧美大片在线观看| 亚洲图片激情小说| 韩国v欧美v日本v亚洲v| 成人深夜福利app| 日韩午夜在线| 日韩精品一区二区三区视频在线观看| 久久久精品影视| 亚洲综合激情网| 国产精品一级片| 六月丁香综合| 中文成人综合网| 黄色小说综合网站|
