氯堿通過氯堿工業釋放到環境中。根據研究表明，氯酸鹽在環境中不易分解，并且對某些動植物有危害。關于向環境中釋放氯酸鹽的來源通常是紙漿和造紙廠的廢水，還有石化和發電廠，肥皂和水處理化學品等行業。并且在石油化工廠中，氯堿工廠可能是工業園區的一部分，例如二氯乙烷和聚氯乙烯。這些都是潛在的鹽水和氯酸鹽釋放到環境中的來源。在本文中我們測試了三種常見的活性炭，即煤、椰殼和果殼活性炭，以研究其對化學再生的適應性。選擇這三種類型的活性炭是因為它們的孔徑不同，以確定哪種合適吸附氯酸鹽。

　　吸附實驗方法

　　這些實驗使用了來自氯堿工廠的氯堿工廠鹽水溶液。使用分析試劑級5%w/w的碘化鉀(KI)溶液，1：1的冰醋酸(CH 3 COOH)和0.1 N的硫代硫酸鈉(Na2 S2 O3)溶液進行滴定和中和。此外，使用實驗室準備的蒸餾水和氯酸鈉(NaClO 3)(Merck)，淀粉溶液和小規模色譜柱組件和氯氣測試組件。所使用的活性炭是煤質、椰殼、果殼活性炭。測試的再生劑為17%w/w HCl溶液。實驗開始直接將椰殼、果殼和煤質活性炭浸入氯酸鹽中。選擇椰殼和果殼活性炭，因為它們主要由微孔組成，更適合吸附較小的分子。將活性炭放置在如圖1所示的柱中，并使含氯酸鹽的鹽水溶液以受控的流速流過其中。下面說明使活性炭和氣體測試飽和的方法。一式兩份進行實驗以確認可重復性。

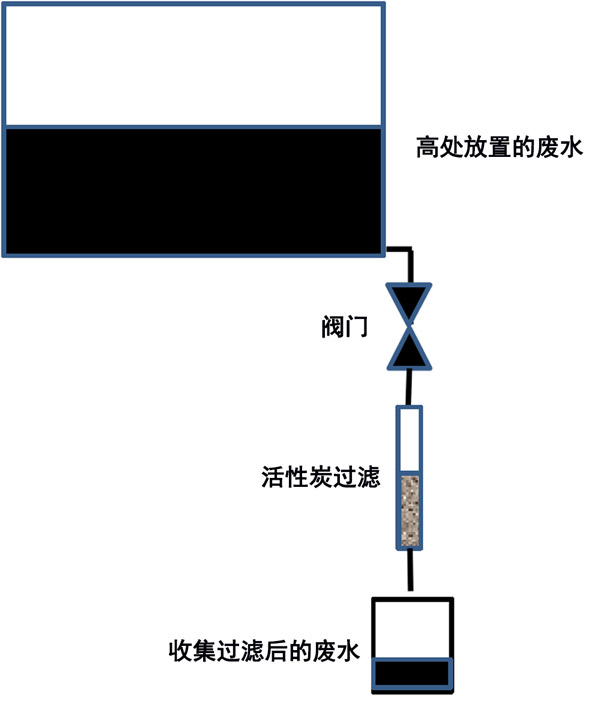

　　圖1：設備組裝，使用氯酸鹽使活性炭吸附飽和。

　　活性炭酸化的影響

　　為了測試酸化的效果，進行了以下實驗：首先將活性炭浸泡在17%w/w HCl中，然后用水沖洗。用椰殼，果殼和煤質活性炭進行吸附實驗。獲得的結果記錄在圖2中。結果表明，與普通(非酸浸泡)活性炭相比，酸浸泡的活性炭對氯酸鹽的吸附更高。所有這三種類型的活性炭均顯示出鹽溶液中氯酸鹽的較高吸附。在測試的三種類型的預酸化活性炭中，椰殼的氯酸鹽吸附量較高，而果殼的比較低。但是，與未酸化的活性炭相比，在煤質活性炭中觀察到吸附量有改善。這些研究表明，活性炭的酸化可提高其氯酸鹽的吸附能力。

　　圖2：正常和酸化活性炭之間吸附氯酸鹽的比較。

　　活性炭吸附實驗后的掃描電子顯微鏡分析

　　使用SEM對椰殼和煤質活性炭樣品進行了研究，以更好地了解吸附的發生。從椰殼和煤質活性炭中也獲得了類似的觀察結果。這里僅進一步討論椰殼掃描。椰殼活性炭樣品的制備和標記如下：

　　K1–原始椰殼活性炭。

　　K2–活性炭用氯酸鹽飽和后。

　　K3–活性炭用17%w/w HCl再生后(第一次再生)。

　　K4–活性炭再次用氯酸鹽飽和后。

　　K5–活性炭用17%w/w HCl再生后(第二次再生)。

　　K6–活性炭再次用氯酸鹽飽和后。

　　對原始活性炭(圖3中的K1)的掃描顯示出相當均勻的孔。活性炭的結構可以看作是薄片，為不規則分布和各種尺寸的孔提供了較大的吸附面積。表面上的大多數可見孔都在5微米范圍內，這與對椰殼活性炭的預期一致，而在這5微米孔內可以看到小于1微米的較小孔。圖3中的K2顯示了在氯酸鹽吸附到表面活性部位后活性炭表面的變化。這些孔有變化的跡象，因為其中一些吸附氯酸鹽，而其他孔被氯酸鹽和氯化物分子阻塞。在10,000倍的放大倍率下，可以觀察到小孔周圍和大孔入口處的沉積，因為預計表面活性基團會大量存在于這些區域。活性炭的酸性再生極有可能形成了表面活性部位，從而增強了活性炭吸附大量氯酸鹽的能力。

　　圖3：吸附和再生后椰殼活性炭的掃描電子顯微照片。

　　實驗結論

　　研究表明，活性炭能夠從氯堿工廠的鹽水流中去除足夠量的氯酸鹽，從而無需進行鹽水清洗就可以回收所有鹽水。開展本研究的目的是確定一種合適的再生活性炭的方法，以使活性炭可重復用于氯酸鹽吸附。看到HCl增強了再生活性炭對氯酸鹽的吸附。17%w/w HCl的使用也使該再生步驟成為活性炭的酸活化。在再生步驟中，HCl將一些吸附的氯酸鹽還原為產物，例如氯化物，二氧化氯和氯氣，同時還再生了活性炭。并非所有的氯酸鹽都轉化為氯，某些氯酸鹽可能不可逆地附著在某些表面活性基團上。在變化的酸性條件下和使用各種類型的活性炭時，可能會發生不同的反應或反應的組合，從而導致產生不同數量的氯氣。這表明優化再生步驟以產生所需的還原產物，即氯，二氧化氯或氯化物的可能性。該方法可以回收更多的鹽水，從而減少了氯堿工廠流出的鹽水量。這有助于防止氯酸鹽釋放到環境中。用HCl處理原始活性炭會增強氯酸鹽的吸附。

本文鏈接：http://www.41ks.com/hangye/hy867.html

查看更多分類請點擊：公司資訊    行業新聞    媒體報導    百科知識
