電話：13570151199
傳真：020-39972520
地址：廣東省廣州市番禺區東環街番禺大道北555號天安總部中心30號樓6層
活性炭吸附去除二氧化氮，二氧化氮是一種有毒和快速作用的化合物，其有害影響是CO和SO 2的幾倍。本研究的主要目的是從一些材料中制得一系列活性炭吸附劑，并進行物理化學鑒定。檢查不同的制備參數，以評估熱解和活化條件對最終產物性能的影響。最后，我們嘗試將表面性質與活性炭去除二氧化氮的能力相關聯為了檢查水的存在對NO 2獲得的材料的吸附能力的影響，在干燥和潮濕條件下進行吸附測量。
制得活性炭分析過程
1、在元素分析儀上對所研究的所有材料進行元素分析。灰分和揮發物的含量的測定。
2、再使用表面積分析儀測量的低溫氮吸附-解吸等溫線，進行炭和活性炭的孔結構的表征。表面積和孔徑分布(來自等溫線的吸附分支)分別由幾個方法計算。
3、為了評估總孔體積和平均孔徑，使用圓柱孔的標準。使用t- plot方法計算微孔體積和微孔表面積。
4、使用由電位滴定實驗來評估酸堿表面性質。將研磨的約0.1g在50mL 0.01M NaNO 3中的材料置于25℃恒溫的玻璃容器中，并與電解液平衡過夜。為了消除大氣二氧化碳的影響，懸浮液用氮氣持續飽和。使用體積標準HCl(0.1M)和NaOH(0.1M)作為滴定劑。
5、使用以下步驟測量焦炭和活性炭的pH值：將0.2g干粉樣品的一部分加入到10mL軟化水中，將懸浮液攪拌過夜達到平衡。然后測量懸浮液的pH。
活性炭對二氧化氮的吸附能力

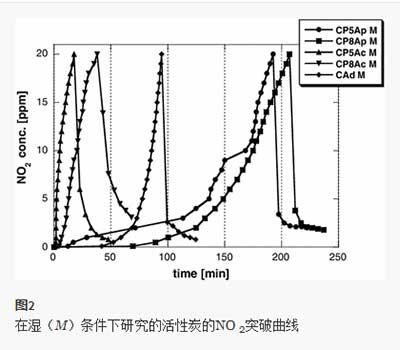

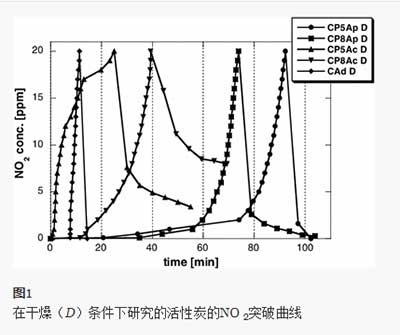

大多數樣品的pH值高，以及大量氧官能團的存在表明，當作為吸附劑使用時，它們應顯示出對酸性特征的污染物的高親和力。鑒于這一期望，活性炭在去除二氧化氮中的有用性。相關測量結果列于圖中。 證明了字符和活性炭顯示出對NO不同吸附特性。其他材料，特別是通過化學活化獲得的材料，在去除二氧化氮方面的效果要差得多，它們的吸附容量在6.3-36.4mg / g的范圍內變化。對于從這次實驗材料獲得的活性炭，從氣體流中除去NO 2的有效性隨著熱解溫度的升高而增加。當在潮濕條件下實現吸附時，特別明顯，然后熱解溫度從500℃升高到800℃，導致吸附能力增加了4倍。熱解溫度對NO 2效率的影響所獲得的活性炭也表現出去除。
已經表明，由于熱解和不同的活化變化，可以從原材料獲得一些活性炭顯示出有趣的物理化學性質，更重要的活性炭是對二氧化氮的良好吸附能力。根據化學和熱處理的變化，活性炭顯示不同的元素組成，表面的化學特性和不同的多孔結構。從我們研究的結果如下，特別有趣的是通過物理活化獲得的活性炭。盡管非常不利的結構參數，它們在干燥和潮濕條件下顯示出高NO 2去除效果，并且不會發出大量的氮氧化物(通過還原NO 2形成)，對環境造成嚴重危害。物理活化樣品的令人驚奇的良好的吸附性質肯定是金屬在其結構中的存在的結果。
文章標簽：椰殼活性炭,果殼活性炭,煤質活性炭,木質活性炭,蜂窩活性炭,凈水活性炭.推薦資訊
- 2025-12-24活性炭改性增強對乙酰氨基酚的吸附
- 2025-12-15活性炭吸附馬兜鈴酸
- 2025-11-27超細活性炭5000目粉末活性炭
- 2025-11-26活性炭在硫化橡膠襯套中的應用
- 2025-11-19活性炭吸附重晶石混合物中的銅和鋅
- 2025-11-10活性炭去除PFAS
- 2025-11-03防一氧化碳霍加拉特劑
- 2025-11-03防汞蒸汽專用炭防放射性碘專用炭
- 2025-11-03防酸專用炭與防氨專用炭
- 2025-11-03防護服專用炭及全防炭的介紹應用
- 2025-10-21活性炭從堿性甘氨酸溶液中吸附鉑
- 2025-10-10活性炭金屬改性對氫的吸附
