活性炭吸附對微濾膜性能的影響。結果表明，活性炭預處理在10-200 mg / L 的劑量下，溶解有機碳(DOC)和254 nm紫外吸收光譜(UV 254)都能提供高有機物去除率。通過MF膜過濾去除有機物質的去除效率隨著活性炭吸附的有機物去除率的增加而降低。活性炭主要去除約3kDa分子量的有機物質。在活性炭吸附后，膜在膜上保持超過5kDa的有機物質。膜過濾結果表明，活性炭預處理略微促進膜通量，不管活性炭劑量如何。似乎有機物污垢膜集中在超過3kDa的微濾膜。活性炭去除顯著小于3kDa 微濾膜有機物質，并且對超過3kDa有機物質的影響較小。因此，活性炭不能減少膜污染。

　　膜污染是在水處理的重要問題之一。膜結垢導致膜通量降低和性能差。一些研究表明，天然有機物質(NOM)是飲用水中負責微濾膜污染或超濾主污物。為了減少有機物質污染膜，活性炭吸附是一種很好的選擇。

　　活性炭廣泛用作水處理中的吸收劑。活性炭具有用于天然有機物質良好的吸附性能，因此它被采用作為預處理，以減少膜污染和提高膜性能。然而，活性炭在提高膜性能方面的效率得到了不同的結論。一些研究表明，活性炭可以增強膜通量當活性炭保持膜表面 。活性炭懸浮在活性炭/超濾系統中的作用是吸附低分子腐殖酸(HA)。膜提供阻止活性炭通過的物理屏障，從而確保吸附在活性炭上的有機化合物的保留。發現活性炭可能導致形成更大的絮凝顆粒，并且通過用活性炭預處理來減輕每個過濾循環期間的可逆TMP增加。研究天然有機物質在耦合超細活性炭/微濾膜工藝中的作用表明，天然有機物質被證明是膜污染和超細活性炭的主要原因，活性炭與單獨的天然有機物質相比實際上減少了結垢。然而，一些研究人員報道說，活性炭的存在加重膜污染或對膜通量無影響。 發現在反洗水中觀察到活性炭顆粒，因為它們在污垢層生長過程中可能積聚。得出結論，活性炭既不促進也不控制膜可逆結垢。

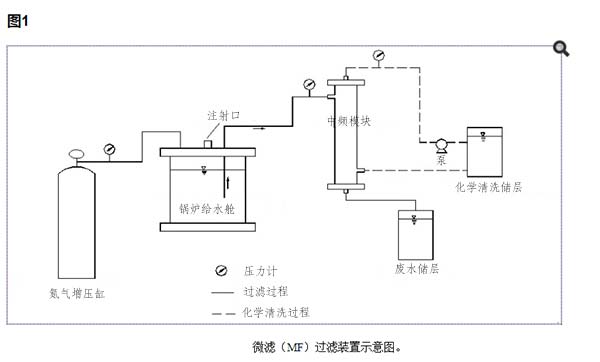

　　在本研究中，活性炭用于處理微濾膜前的預處理，用于處理地表水。實驗的主要目的是研究活性炭對膜性能的影響，特別關注活性炭-微濾膜工藝對有機物去除率的影響以及膜通量的提高。采用木質活性炭。粒度分布為：>74μm-71%，>44μm-95%。使用前，通過加入少量去離子水均勻化活性炭。分別在原水中加入10,50,100,200mg / L的特殊活性炭劑量。本實驗采用黃浦江地表水。將活性炭加入水樣中，并以100rpm和30分鐘快速混合攪拌1分鐘，以30rpm緩慢混合，然后用0.45μm過濾器過濾水樣品。將過濾水樣品用于以下膜過濾。

　　活性炭和微濾工藝的溶解有機碳和UV254去除率

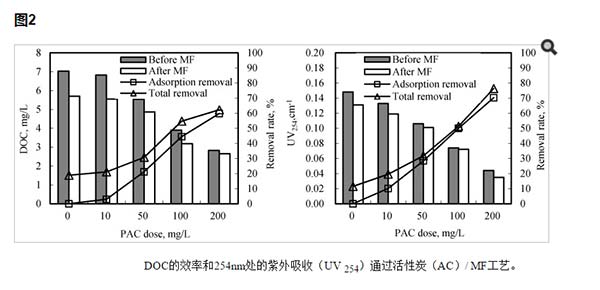

　　在活性炭通過微濾膜吸附的原水后，活性炭和UV254的效率如圖2所示。從圖中，活性炭具有較高的溶解有機碳去除率。活性炭劑量為10-200 mg / L時，溶解有機碳去除率從3.0%提高到59.8%。當活性炭吸附后，微濾膜過濾水樣，溶解有機碳去除滲透物從21.1%穩定增加至62.2%。然而，隨著活性炭劑量的增加，微濾膜的溶解有機碳去除量略有增加。

　　與溶解有機碳相比，UV254的去除率高。隨著活性炭劑量從10mg / L增加到200mg / L，超濾吸收去除率從10.1%增加到70.3%。與微濾過濾后的溶解有機碳去除率類似，活性炭用量越高，微濾膜去除的UV254越低。活性炭可能會獲得溶解有機碳和UV254的高去除率，活性炭含量高，殘留的有機物質可以被膜去除。

　　在上述研究中，活性炭具有較高的有機物去除率。然而，即使在200mg / L的非常高的劑量下，活性炭也不能改善膜通量。原水有機質的微濾濃度為2-7kDa，特別是3-5kDa。活性炭吸附的有機物質濃度約為3kDa 水中有機物分子量。顯然，活性炭對較高的水中有機物分子物質影響不大。

　　在本研究中，微濾膜過濾后原水的疏水性/親水性變化如圖6所示。可以看出，微濾膜主要去除疏水性有機物質。圖7顯示膜過濾前后原水中不同水中有機物分子量的疏水性/親水性變化。膜過濾后，疏水性有機質的比例明顯下降，特別是2-7 kDa 有機物。相比之下，親水性有機物的比例明顯增加。在本研究中，使用親水性PVDF膜。結果，疏水性物質不能通過膜并停留在膜表面上。親水有機物容易通過膜，然后滲透物中親水性有機物的比例明顯增加。膜有機污染物似乎是以2-7kDa 為重點的疏水性有機物質。活性炭僅部分吸附了2-7 kDa 有機物，并略微促進了膜污染。這是因為活性炭顯著地去除了有機物質，同時增強了膜通量。

本文鏈接：http://www.41ks.com/hangye/hy519.html

查看更多分類請點擊：公司資訊    行業新聞    媒體報導    百科知識
